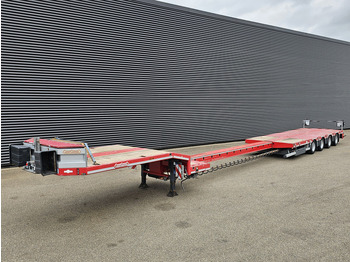

חָדָשׁ סמיטריילר עם מטען נמוך Nooteboom OSDS-48-03V(DM)

Schwanenhals

Sattelhöhe: 950 mm (1200 mm)

Schwanenhalsquerschnitt: 115 mm

Schwanenhalslänge: 4800 mm

Vordere Überhang: 1500 mm

Stirnradius: 1960 mm

Freidrehradius unter Schwanenhals: 2350 mm

Ladefläche

Fahrhöhe beladen (-/+Hub): 985mm -80/+160mm (1020mm 115/+125 mm)

Ladeflächenlänge (eingeschoben / ausgezogen): 13160 mm / 19960 mm

Länge hinteres Ladeflächenteil: 8300 mm

Ausziehbarkeit: 6800 mm Ladeflächenabschrägung: 330 mm x 10.5°

Breite Ladefläche: 2520 mm

Achsabstände

Königszapfen – 1.Achse (eingeschoben / ausgezogen): 6440mm/13240mm

Radstand hinten: 1360 mm

Hintere Überhang: 2500 mm

Königszapfen – Hinterseite (eingeschoben/ausgezogen): 11660mm/18460mm

Landesspezifische Anpassungen

- TÜV-Zuggutachten für Beantragung der §70 Genehmigung

- 4 Unterlegkeile mit Halterung

- 3 Aufkleber "80" angebracht

- Am Heck ein Schild "ACHTUNG ÜBERLÄNGE"

Speisung

- Separate Anschlusskonsole für Luftleitungen, Elektrokabel, EBS Anschluss

- 2x 7-polige Steckdosen (ISO-N und ISO-S) an der Anschlußkonsole für die 24V Beleuchtung

- ISO Kupplungen an der Anschlusskonsole zum Anschluss der Bremsen

- 1 Duomatic Anschluss zusätzl. bei Standard Luftanschlüssen

- Anschluss-Steckdose vorne Actros 15-polig (ISO 12098) zus. zu ISO-N+S.

Schwanenhals Entwurf

- Absattelstützen mit T-Fußplatte und 1 Kurbel links, Marke Jost

- Schwanenhals mit einer Bauhöhe von nur 115mm, damit die Ladehöhe extrem niedrig bleibt

- Boden aus 28mm Hartholz längsverlegt

- Königszapfen 2”, auswechselbar

- beladene Sattelhöhe von ca 950mm

Stirnwand / Kasten vorne

- Stirnwand 1.500 mm hoch, abnehmbar. Bis 1.000 mm Höhe geschlossen, + 500 mm offene Stahlrahmenkonstruktion mit Querstreben

- Rungenhalterung an Innenseite der Stirnwand für max.26 Rungen mit Abmessung 81x 51mm

Schwanenhals übrige Optionen

- 1 Reserveradknebel für liegendes Reserverad rechts oben auf Schwanenhals

- Ersatzradhalter an Stirnseite

Ladungfixierung Schwanenhals

- 3 P. Rungentaschen 96x66x6mm im Seitenprofil

- 2 P. VRL-4 TÜV-zertifizierte Bindeösen im Seitenprofil

- 1 P. TÜV zertifizierte Bindeösen im Seitenprofil hinterer Teil

Ladefläche

- Röhrenförmiger Zentralrahmen mit zweckmäßigen Querträgern

- Ausziehstufen alle ca. 0,5m mit pneumatischer Verriegelung

- 40mm Hartholzboden längsverlegt. Über der Abschrägung hinten 6/8mm Tränenblech

- Ladefläche mit ausziehb. Verbreiterungskonsolen Abstand ca. 1,4 m, Verbreiterung um 2x ca.250mm

- Lose Holzbohlen (ca. 9.000 - 9.500 mm gesamt) für die Verbreiterungskonsolen der Ladefläche

Ladungfixierung Ladebett

- 7 P. Rungentaschen 96 x 66 x 6 mm

- 7 P. TÜV-zertifizierte Zurrösen (LC 8.000 daN) im Seitenprofil

- 4 Querreihen Rungentaschen in Ladefläche. Passend für Rungenmaß 81 x 51 mm

- Zurrhaken aus Rundstahl 10 mm unten am Außenrahmen angeschweißt, alle ca.0,5m - 4 P. eingelassene Containerverriegelungen (twistlocks) für 1x40' oder 2x20'

Achsgestell

- 3 Achsen. 3. Achse selbstlenkend, bei Rückwärtsfahrt automatisch arretierend +manuell sperrbar

- Bremstrommeln (300x200mm) mit automatischen Gestängestellern (AGS).

- Achsen SAF

- Luftfederung Heben/Senken + Bedienung über 5-Positionen-Drehhebel. 1 Manometer

- 2. Fahrstellung der Luftfederung

- Spritzwasserschutz mit Seitenblechen + 2 Spritzlappen hinter jeder Achse

- Liftachse incl. Überlastsicherung, auf vorderste Hinterachse

- Goodyear 245/70R17.5 auf Stahlräder

Auffahrrampen

- Integrierte Anhangschiene für ca. 16 cm dicke Anhangrampen

- 2 Klappstützen hinten zur Vergrößerung der Stabilität beim Be-/Entladen

- 1 P. lose Auffahrrampen aus Alu. 2.400 x 600 mm, Radlast max. 10,5 T

Bremsen

- 2-leitungs Wabco EBS Bremssystem, mit autom. lastabhängiger Bremskraftreglung (ALB), ABS, RSS - Parkbremse durch Federzylinder auf mehreren Achsen

Beleuchtung

- Verkabelung basiert auf Hella EasyCon + entspricht Isoliernorm IP69, geeignet für ADR

- Rechteckige LED Rückleuchten

- Rundumlichtanschluss hinten links (ohne Rundumlicht)

- Vorbereitung für Warntafeln am Schwanenhals + Achsgestell, Haltern+Steckdosen

- 4 einstellbare Warntafeln rot/weiß mit Positionsleuchten in LED-Ausführung

- Rundumlichtanschlüsse auf den Warntafeln

- Rundumlicht in LED-Ausführung. (10W - 24V/0,4A - 12V/0,8A)

- Zusätzl. 2-Pol. Steckdose hinten links + re.

- 2 LED-Arbeitsscheinwerfer am Heck, angeschlossen auf den Rückfahrleuchten

- Rückfahrwarnsignal akustisch - Zentralschmierung

- autom. Zentralschmierung (Fett-0) montiert, mit Anschluss an den Bremsleuchten

Zubehör

- Offener Staukasten, oben offen, Abmessungen ca 1,25x2,5m - Abstellraum, ca 650x2.500mm quer unter der Ladefläche, offen mit Deckeln

- Ca 12 P.verzinkte Rungen. Nettolänge: 1.000 mm über Ladefläche. Rungenmaß: 81x51x5mm

- 2x 1 P. verzinkte Rungen. Nettolänge: 1.000 mm über Ladefläche. Rungenmaß: 81x51x5 mm

- Ersatzrad 245/70R17.5 Stahlfelge

Alle Angaben ohne Gewähr. Irrtümer unter Vorbehalt. Zwischenverkauf möglich.
